连杆机构蝶阀

产品工作原理和用途：

       连杆机构蝶阀是蝶阀的一种结构形式，主要应用于冶炼高炉热风炉系统和预热炉系统，作为烟道阀、煤气切断阀、煤气燃烧阀、助燃空气切断阀、冷风阀等使用，在系统中起切断作用。它与同规格的闸阀相比具有体积小、重量轻、动作灵活等优点，与偏心蝶阀相比，又具有加工制造简单，容易实现密封等优点，因此，近两年来连杆蝶阀在冶金行业的煤气、烟气、空气等介质管道中得到广泛的应用。

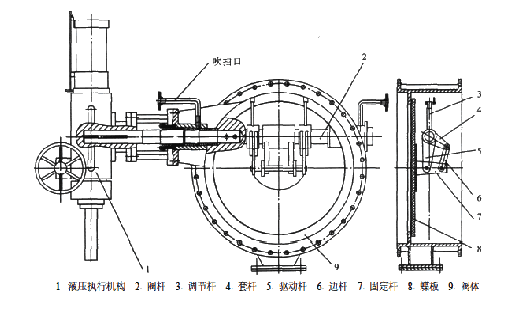

       产品结构特点：

       1、主轴设置在阀体内腔，体积小。

       2、连杆短，杆系刚性好，运行平稳，所需驱动力小。

       3、主轴支撑套外置，温度对支撑套影响小。

       4、受力点作用于阀板中央，保证密封面受力均匀。

       5、尤其单支撑连杆蝶阀，四连杆机构体积更小，结构紧凑，流阻降到*低。

       6、主轴支撑套外置，温度对支撑套影响小。
