J61Y、J61H锻钢截止阀

【产品用途】

j61y、j61h锻钢截止阀系列产品不仅适用于中低压，而且适用于高压，在石油、化工、制药、化肥、电力行业等各种的工况上，起着截断或接通调节管路的介质。

【常见型号】

锻钢截止阀常见的型号有j11h、j11y、j41h、j41y、j61h、j61y等。

【阀门特点】

1、结构紧凑、造型美观、缩径流道，结构特征：B.B或W.B。

2、密封面采用合金钢或硬质合金，密封副材料配对合理，使用寿命长。

3、阀瓣为圆锥形，阀杆设有倒密封，密封性好。阀杆表面经氮化处理，具有良好的抗腐蚀性、抗摩擦性。填料采用柔性石墨，密封可靠，操作灵活，启闭力矩小。

4、可选用各种配管标准及连接形式(如：承插焊、对焊、螺纹连接)。

【执行标准】

设计标准采用ASME B 16.34、BS 5352；

结构长度标准采用ASME B16.10；

连接法兰则采用ASME B16.5；

螺纹端则采用ASME B1.20.1；

承插焊端则采用ASME B 16.5、ASME B16.11；

试验和检验标准则采用API 598、BS 6755；

【性能参数】

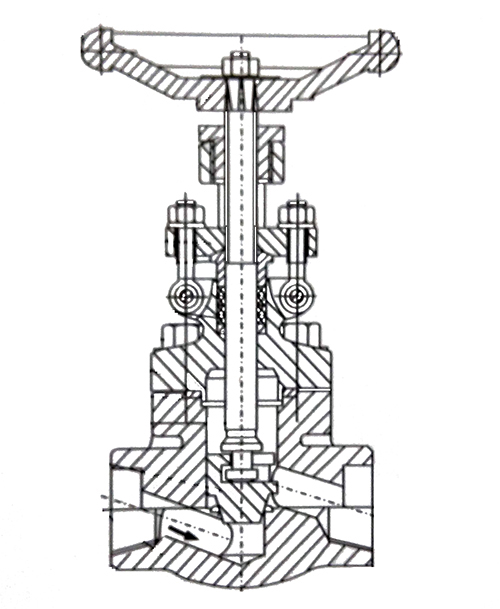

【结构示意图】

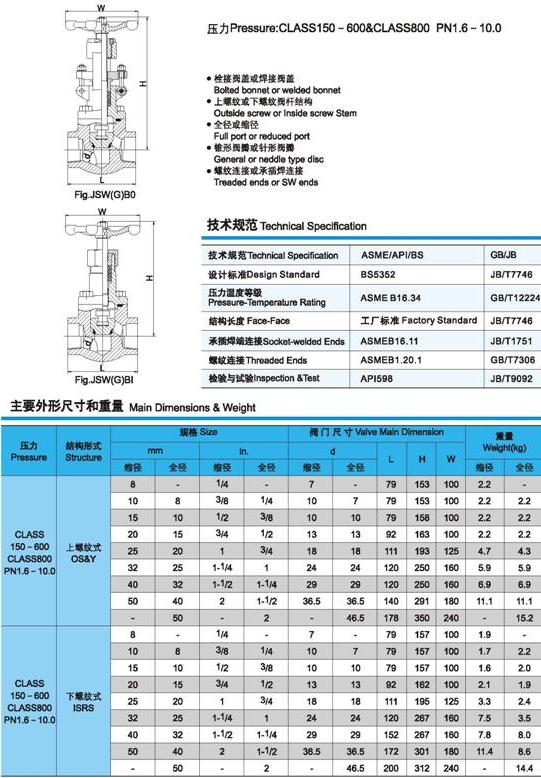

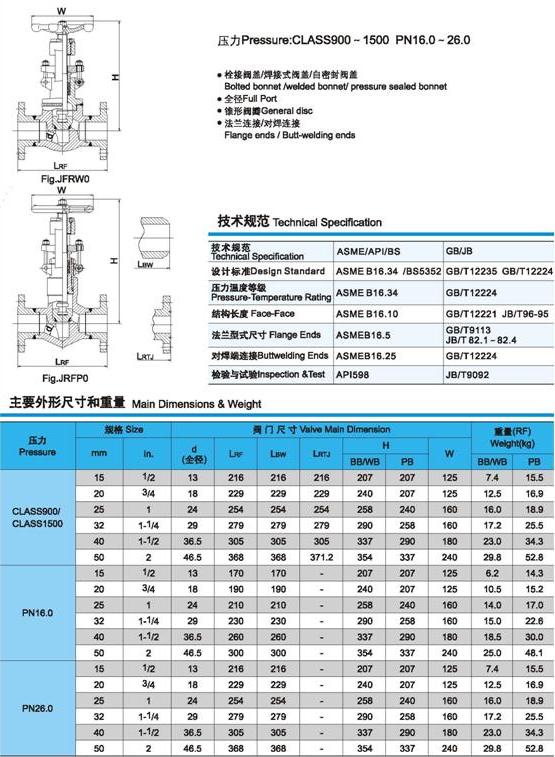

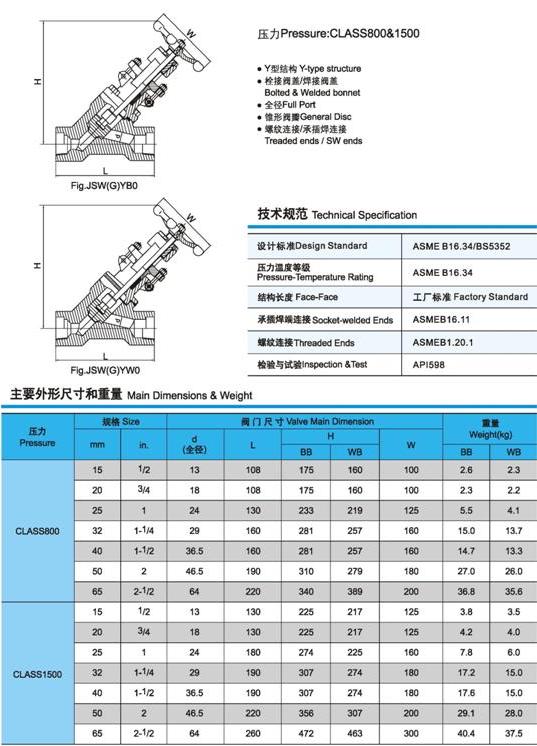

【外形尺寸】
