DJ41Y、DJ41W低温截止阀

【产品用途】

DJ41Y、DJ41W低温截止阀适用于低温液体贮运设备的管理系统，具有开关灵活、密封可靠的特点，也可用于其他低温和深冷介质的管理系统。

【执行标准】

设计与制造标准：JB/T7749-95、BS 1873、JIS B2071、JIS B2081；

结构长度标准：GB/T12221-89、ASME B16.10、JIS B2002；

压力温度标准：ASME B 16.34；

连接端：GB/T9113-2000，HG20592-97，SH3406-96GB/T12224-89；

检验与试验标准：JB/T7749-95、API 598、JIS B2003、BS 6755；

【基本型号】

低温截止阀的型号有DJ41Y-16、DJ41Y-16C、DJ41Y-16P、DJ41Y-25、DJ41Y-25P、DJ41Y-25R、DJ41Y-40、DJ41Y-40P、DJ41Y-40R、DJ641Y-16C、DJ641Y-25C、DJ641Y-40C、DJ641Y-16P、DJ641Y-25P、DJ641Y-40P、DJ641Y-16R、DJ641Y-25R、DJ641Y-40R、DJ9B41Y-16C、DJ9B41Y-16P、DJ9B41Y-16R、DJ9B41Y-25C、DJ9B41Y-25P、DJ9B41Y-25R、DJ9B41Y-40C、DJ9B41Y-40R、DJ9B41Y-40P等。

【性能参数】

公称压力：1.0MPa、2.5MPa、4.0MPa；

适用温度：-45℃、-101℃、-196℃；

适用介质：丙烯、乙烯、液化天然气等低温的介质；

阀体和阀盖的材质：LCB、CF8、CF8M、CF3、CF3M；

阀瓣和阀座的材质：铬镍钢、钴铬钨；

阀杆的材质：铬镍钢；

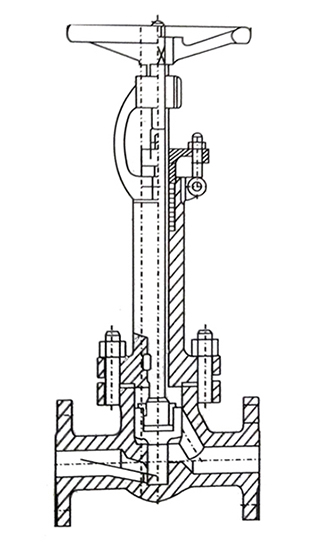

【结构示意图】

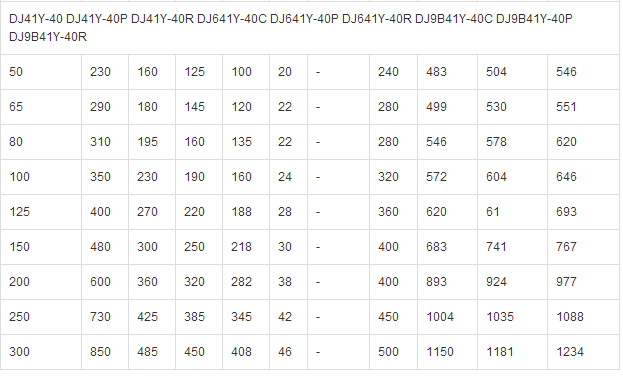

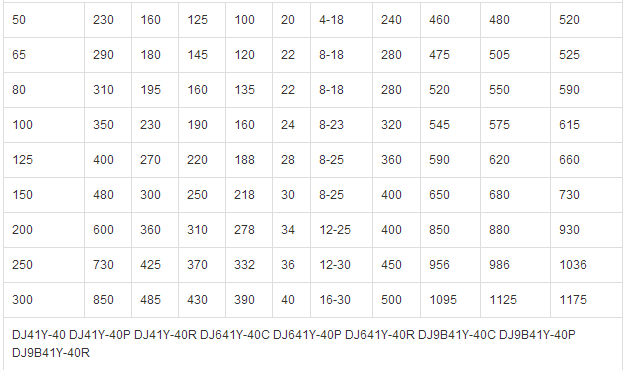

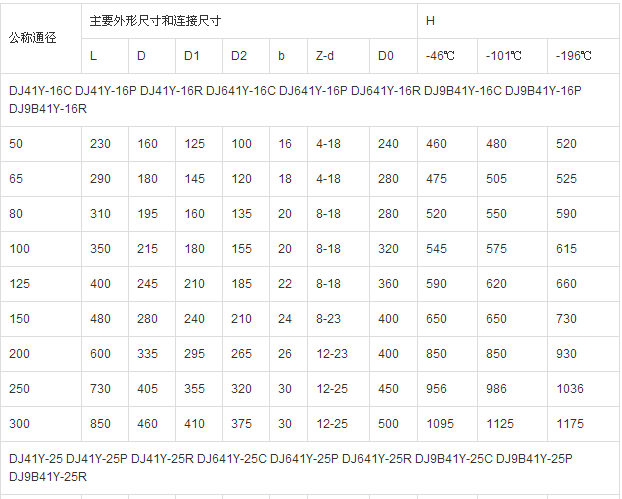

【外形和连接尺寸】
