隔膜阀结构详细图有哪些

隔膜阀是一种新型阀门，是在截止阀基础上进行改装而成的，隔膜阀与普通阀门的不同之处是：隔膜阀的开启关闭阀门的部殊材件是特质做成的隔膜，通过这片隔膜来调控管道流体。这个隔膜部件能将阀体内的内部腔室，阀盖内腔室和其他部位的阀门零件区分开来。隔膜阀结构示意图按阀门驱动方式分为手动、气动、电动三大类，分别如下所示。

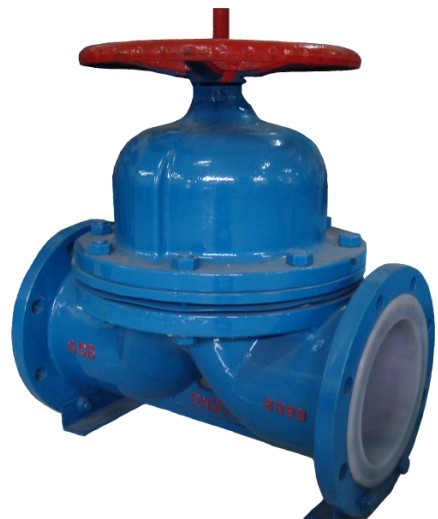

　　手动隔膜阀

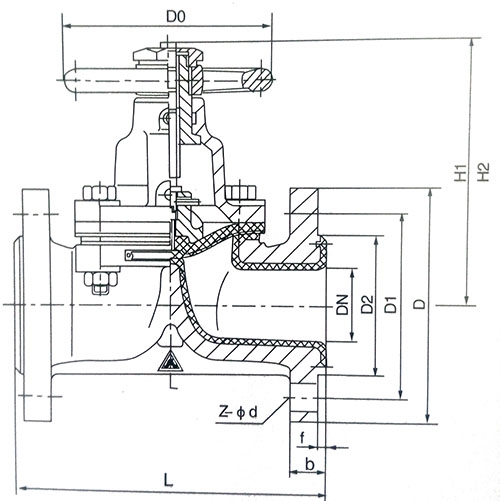

　　G41F型手动隔膜阀(堰式)

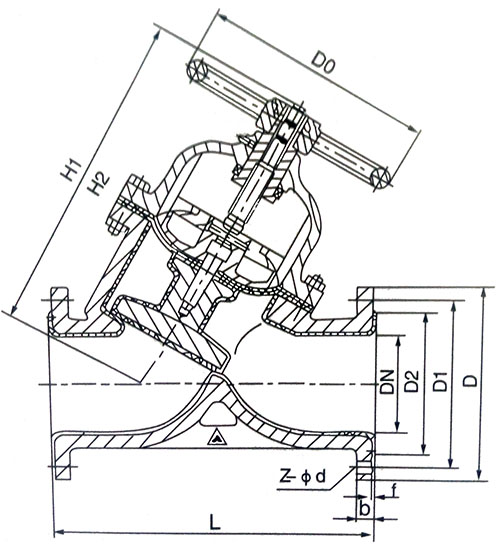

　　G45F型手动隔膜阀(直流式)

　　气动隔膜阀

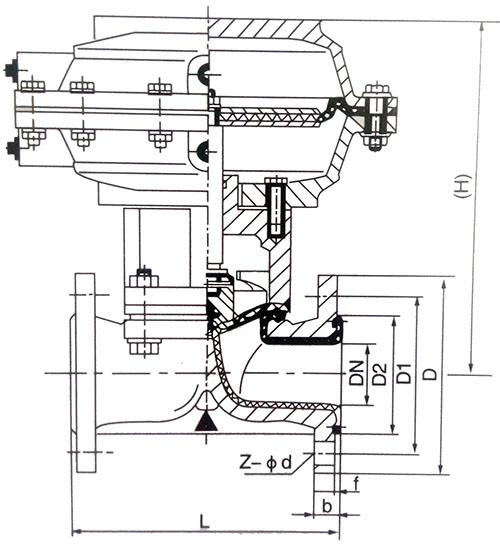

　　G641F型气动隔膜阀(往复式)

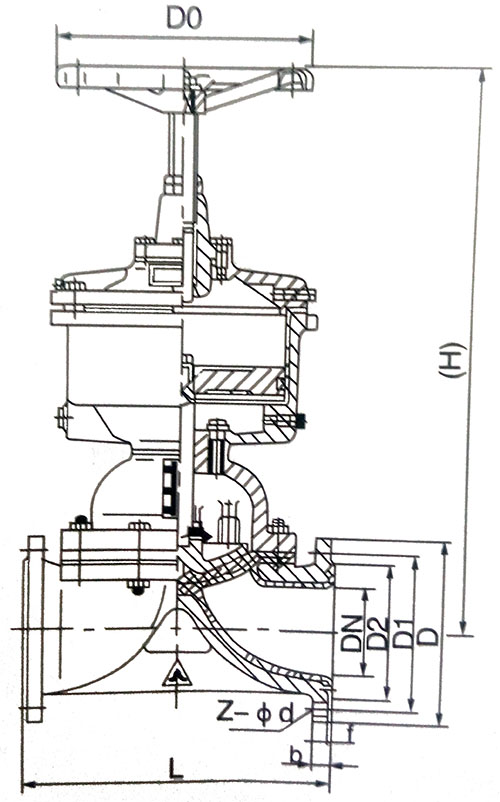

　　G641F型气动隔膜阀(常闭式)

　　EG541F型气动隔膜阀(堰式)

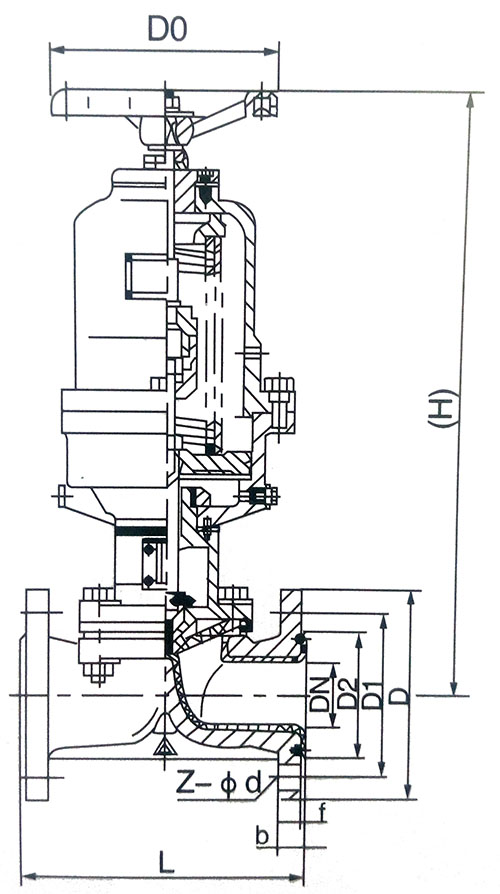

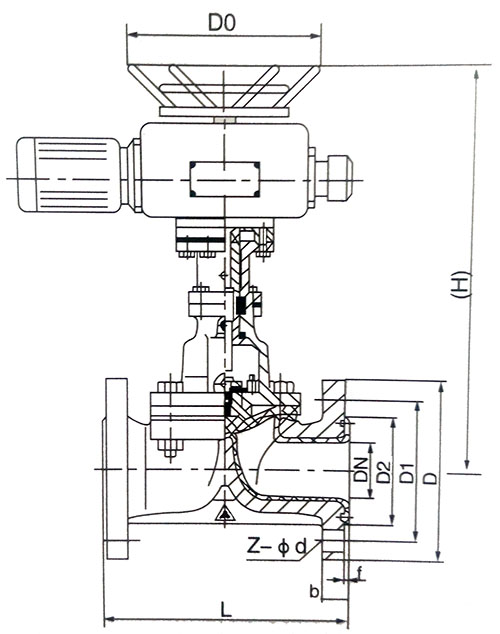

　　电动隔膜阀
